Fizyczne granice winylu

Kiedy opuszczasz igłę gramofonu na obracającą się płytę winylową i zamykasz oczy, słyszysz muzykę. Nie słyszysz jednak czegoś, co wydarzyło się wcześniej – zanim tłocznia wyprodukowała tysiące egzemplarzy albumu. Nie słyszysz kompromisów, obliczeń i decyzji inżynierów masteringu, którzy musieli zmierzyć się z twardymi prawami fizyki. Musieli sprawić, żeby igła – kawałek metalu ważący ułamki grama – nie wyskoczyła z rowka.

To właśnie jest temat tego artykułu. Świat masteringu winylowego: niewidoczna praca, która decydowała o tym, jak brzmiały najważniejsze albumy w historii muzyki.

1. Czym właściwie jest rowek winylowy?

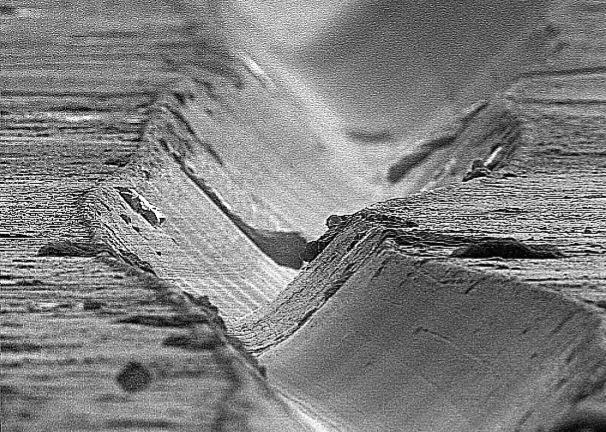

Zanim zrozumiemy problem, musimy zrozumieć nośnik. Płyta winylowa to w gruncie rzeczy niezwykle precyzyjny zapis mechaniczny dźwięku. Na jej powierzchni wycięty jest jeden ciągły rowek, spiralnie biegnący od krawędzi do środka – na typowej płycie LP jego długość wynosi od 400 do nawet 600 metrów.

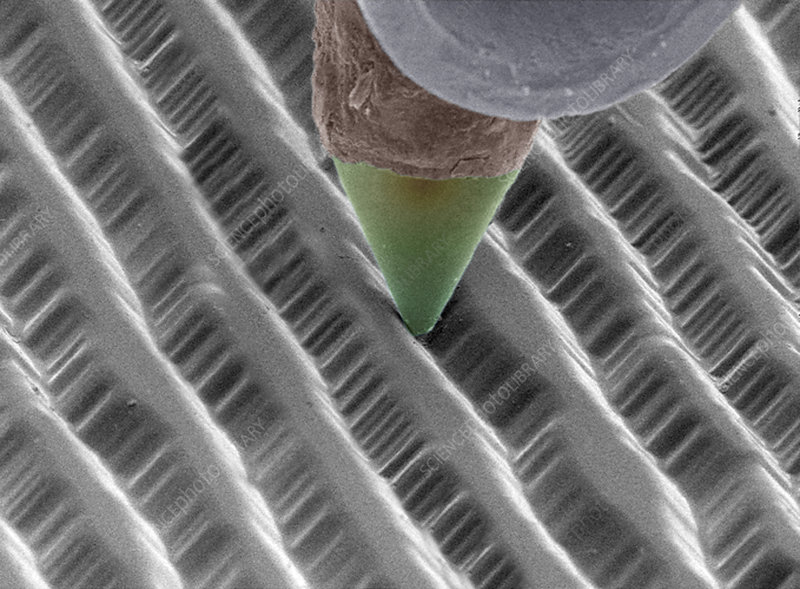

Ściany tego rowka nie są proste. Są pofałdowane – i to właśnie te fałdy są dźwiękiem. Igła gramofonu śledzi te mikroskopijne nierówności, a przetwornik zamienia ruch mechaniczny w sygnał elektryczny, który słyszymy z głośników.

System stereo 45/45

W płytach stereofonicznych (standardzie obowiązującym od końca lat 50.) każda ściana rowka odpowiada za jeden kanał dźwiękowy. Lewa ściana to lewy kanał, prawa ściana to prawy. Oba kanały są nachylone pod kątem 45 stopni względem pionowej osi rowka – stąd nazwa systemu: 45/45.

Ten elegancki system ma jednak konsekwencje fizyczne, które spędzały sen z powiek inżynierom masteringu przez całe dziesięciolecia.

2. Kiedy igła wypada z rowka – anatomia problemu

Igła gramofonu porusza się w trzech wymiarach: lewo-prawo, góra-dół i – w mniejszym stopniu – wzdłuż osi. Każdy z tych ruchów ma swoje ograniczenia. Przekroczenie ich oznacza katastrofę: igła wyskakuje z rowka, skacze po powierzchni płyty i pozostawia trwałe rysy.

Problem 1: Zbyt głośne basy

Niskie częstotliwości wymagają dużych fizycznych wychyleń ścian rowka. Im głośniejszy bas, tym szerszy musi być rowek – i tym głębiej musi być wycięty w winylu. To rodzi dwa problemy:

• Przebicie sąsiedniej ścieżki – zbyt szeroki rowek może „wkroczyć” w obszar sąsiedniej spirali, powodując zjawisko zwane przesłuchem (ang. groove echo lub pre-echo). Słuchacz słyszy wtedy duchy następnego lub poprzedniego fragmentu muzyki zanim lub po jego właściwym wystąpieniu.
• Wyskakiwanie igły – gwałtowne uderzenie basu, takie jak kopnięcie stopy perkusyjnej nagranej z dużą głośnością, może wygenerować tak strome zbocze fali w rowku, że igła dosłownie z niego wyskakuje.

Problem 2: Basy stereofoniczne – największy wróg winylu

To tutaj kryje się najsubtelniejszy i najbardziej destrukcyjny problem dla płyt winylowych. Żeby go zrozumieć, wróćmy na chwilę do systemu 45/45.

Kiedy sygnał basowy jest jednakowy w obu kanałach (czyli zsumowany mono, identyczny w lewym i prawym), igła porusza się poziomo. Ruch poziomy jest dla igły naturalny i łatwy do śledzenia – dokładnie tak był projektowany system stereo.

Ale co się dzieje, gdy lewy i prawy kanał basowy są różne – gdy między nimi występuje różnica fazy lub różna amplituda? Wtedy igła zaczyna wykonywać ruch pionowy. A ruch pionowy to najgorsza rzecz, jaka może spotkać igłę w rowku. Zamiast ślizgać się po ścianach, igła zaczyna „skakać” w górę i w dół. Przy wystarczająco dużej amplitudzie po prostu wyskakuje.

Stąd wynika fundamentalna zasada masteringu winylowego: basy muszą być mono.

Problem 3: Zbyt wysokie częstotliwości przy dużej amplitudzie

Wysokie tony z kolei wymagają bardzo stromych zboczy rowka – fala o wysokiej częstotliwości zmienia kierunek wiele razy na sekundę. Jeśli do tego towarzyszy im duża amplituda, zbocza stają się tak strome, że igła fizycznie nie nadąża za ich zmianami. Rezultat: zniekształcenia, wypadanie igły lub trwałe uszkodzenie rowka podczas odtwarzania.

3. Krzywa RIAA – jak fizyka stała się standardem

Jednym z najważniejszych wynalazków w historii fonografii jest krzywa RIAA (Recording Industry Association of America). Choć nazwa brzmi biurokratycznie, kryje się za nią eleganckie rozwiązanie fizycznego problemu.

Skąd się wzięła?

We wczesnych latach fonografii każda wytwórnia stosowała własną krzywą korekcyjną. RCA, Columbia, Decca, Capitol – każda miała inny standard. Oznaczało to, że gramofon skalibrowany pod płyty Columbia brzmiał źle odtwarzając nagrania RCA. W 1954 roku RIAA ujednoliciła standard, który obowiązuje do dziś.

Jak działa?

Krzywa RIAA to kompromis między tym, czego chce muzyka, a tym, na co pozwala fizyka winylu:

• Podczas masteringu (nagrywania rowka na matrycę): basy są celowo tłumione, a wysokie tony podbijane. Oznacza to mniejsze fizyczne wychylenia rowka w zakresie niskich częstotliwości – rowek jest węższy, spirale mogą być bliżej siebie, na płytę mieści się więcej muzyki.
• Podczas odtwarzania: w przedwzmacniaczu gramofonowym (phono preamp) stosowana jest odwrotna korekcja – basy są podbijane, wysokie tony tłumione. Efektem końcowym jest liniowa, niezniekształcona charakterystyka częstotliwościowa.

Inaczej mówiąc: krzywa RIAA to „umowa” między studiem a odtwarzaczem. Bez phono preampu z korekcją RIAA płyta winylowa brzmi cienko i bez basu – bo takie są rowki na winylu.

Ciekawostka: właśnie dlatego nie można podłączyć gramofonu bezpośrednio do wejścia liniowego wzmacniacza. Potrzebny jest przedwzmacniacz phono, który odwróci korekcję RIAA i doda niezbędne wzmocnienie sygnału z wkładki.

4. Proces fizyczny: jak powstawała matryca

Zanim do sklepów trafiły miliony egzemplarzy albumu, musiała powstać matryca – metalowy negatyw, od którego tłoczono kolejne płyty. Ten proces jest fascynujący i wymaga precyzji porównywalnej z mikroelektroniką.

Lacquer – serce procesu

Mastering zaczynał się od tzw. lacquera – aluminiowego krążka pokrytego specjalną lakierową powłoką octanową (stąd czasem używana nazwa: acetate). Na tę powłokę nacinarka (ang. lathe) wycinała rowek z muzyką.

Używane do tego urządzenia to prawdziwe cuda inżynierii mechanicznej – najsłynniejszą firmą produkującą nacinarki był Neumann (ten sam, który produkuje legendarne mikrofony). Model VMS-70 z lat 70. to do dziś standard, do którego porównuje się inne maszyny.

Głowica tnąca (cutting head)

Serce nacinarki to głowica tnąca – miniaturowy przetwornik elektromagnetyczny, który zamienia sygnał elektryczny w ruch szafirowego dłutka. Dłutko to wycina w lakierze rowek o precyzji dziesiątek mikrometrów.

Głowica tnąca to element niezwykle delikatny i kosztowny. Jej cewki nagrzewają się podczas pracy – zbyt głośne basy lub zbyt długa sesja masteringowa mogły ją uszkodzić. Inżynierowie musieli więc brać pod uwagę nie tylko dobro słuchacza, ale też bezpieczeństwo własnego sprzętu.

Od lacquera do płyty

Po nacięciu lacquer trafiał do galwanizerni, gdzie był pokrywany warstwą niklu. Powstały w ten sposób metalowy negatyw (ojciec) był wzorcem do produkcji kolejnych negatywów (matek), a z nich powstawały stemple (stępie), którymi tłoczono plastikowe płyty.

Każdy krok tego procesu był kolejną okazją do utraty jakości. Dlatego inżynierowie masteringu musieli z góry zakładać pewien zapas – brzmienie gotowej, tłoczonej płyty nigdy nie było identyczne z brzmieniem lacquera.

5. Sztuka masteringu – decyzje, których słuchacz nie słyszy

Mając świadomość wszystkich tych ograniczeń, inżynierowie masteringu wypracowali zestaw technik i narzędzi, które pozwalały im balansować między wiernością brzmieniu a fizyczną wykonalnością.

Sumowanie basów do mono

Najważniejsza i najbardziej powszechna technika: wszelkie niskie częstotliwości – zazwyczaj poniżej 100-150 Hz, czasem nawet 200 Hz – były sumowane do mono przed nacinaniem rowka. Oznaczało to, że bez względu na to, co nagrał muzyk czy realizator, bas trafiał na płytę jako sygnał środkowy.

Słuchacz zazwyczaj tego nie słyszał – ucho ludzkie ma trudności z lokalizacją dźwięków poniżej 100 Hz w przestrzeni. Ale fizycznie było to zbawienne: igła poruszała się poziomo, rowek był stabilny, płyta działała.

Kompresja i limitowanie dynamiki

Gwałtowne ataki – kopnięcia stopy perkusyjnej, pizzicato kontrabasu, uderzenia kotłów – były najgroźniejszymi wrogami igły. Inżynierowie stosowali kompresory i limitery, żeby „ujarzmić” te transjenty przed nacinaniem. Zbyt agresywna kompresja zabijała dynamikę muzyki; zbyt mało – groziło uszkodzeniem płyty podczas odtwarzania.

To właśnie tutaj kryje się jeden z powodów, dla których winyl brzmi inaczej niż CD: muzyka na winylu była niejako „wmuszona” w ramy, których cyfrowe nośniki nie potrzebują.
